Tugas Pendahuluan
Modul IV
Inverting Amplifier
1. Kondisi [Kembali]
Rancanglah rangkaian inverting amplifier sesuai pada percobaan dan ganti resistor dengan ukuran 3,3k ohm untuk R1 dan R2, atur tegangan input menjadi -2,2 V serta catatlah tegangan output yang dihasilkan. ( Kondisi 24 )
 |
| Gambar 1 Rangkaian Inverting |
2. Gambar Rangkaian Simulasi [Kembali]
 |

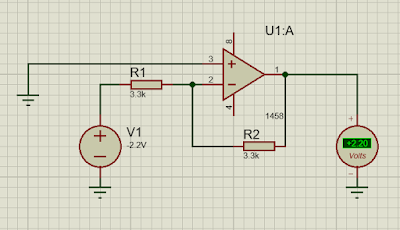

| Gambar 2 Rangkaian Inverting Kondisi 24 |
3. Video Simulasi [Kembali]
4. Prinsip Kerja [Kembali]
Rangkaian diatas merupakan rangkaian inverting amplifier. Rangkaian inverting bersifat membalik. apabila tegangan input bernilai positif maka tegangan output akan bernilai negatif, begitu pun sebaliknya.
Arus mengalir dari VCC -2,2V menuju hambatan R1, karna pada kaki input memiliki nilai impedansi yang sangat besar maka arus akan mengalir ke R2 yang memiliki hambatan yang lebih kecil dibanding dengan impedansi pada kaki input. Setelah itu arus akan mengalir ke kaki output karna memiliki impedansi yang sangat kecil. Pada rangkaian tersebut terjadi 1 kali penguatan.
Analisis rangkaian penguat inverting, terapkan hukum Kirchoff arus pada titik cabang A dan asumsi I+ = I- = 0, sehingga gambar rangkaian penguat inverting menjadi seperti Gambar 3
 |
| Gambar 3 Analisis Rangkaian Penguat Inverting |
Dari Gambar 3. didapatkan persamaan arus yang mengalir pada titik cabang A, sebagai berikut:
Persamaan 1 :
𝐼1 = 𝐼f
Persamaan 2 :
Karena V+ = 0 dan V- = VA , serta asumsi nilai V+ = V- maka dapat dituliskan nilai VA = 0. Sehingga persamaan (2) menjadi:
Persamaan 3 :
Dengan menyederhanakan persamaan (3), dapat diperoleh persamaan tegangan keluaran dari penguat inverting:
Persamaan 4 :
