Tugas Pendahuluan

Modul I
Gerbang Logika Dasar, Monostable Multivibrator
&
Flip flop

1. Kondisi [Kembali]

Kondisi pada percobaan ini adalah percobaan 2 kondisi 11.
Buatlah rangkaian seperti pada modul percobaan, kemudian buatlah kondisi dengan inputan berupa saklar SPDT.
Rangkaian Sederhana 1 : B= 0, D=0, A=1, C’=0,  D= 1
Rangkaian Sederhana 2 : B= 0, D=0, A=1, B=0, C’=1.

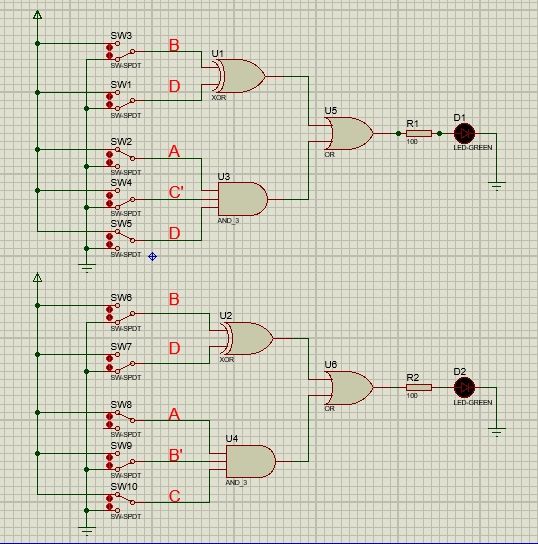

Gambar 1. Rangkaian Percobaan

 2. Gambar Rangkaian Simulasi [Kembali]

Gambar 2. Rangkaian Percobaan Kondisi 11

3. Video Simulasi [Kembali]

4. Prinsip Kerja [Kembali]

Pada rangkaian 1 kita menggunakan 3 gerbang logika, yaitu X-OR, AND dan OR. Untuk gerbang X-OR dengan input 2 kaki, output akan bernilai 1 apabila kedua inputnya berbeda dan akan bernilai 0  apabila kedua inputnya bernilai sama. Maka untuk rangkaian pertama output dari X-OR akan bernilai 0 karena kedua inputnya bernilai 0. Pada gerbang AND, output akan bernilai 1 apabila semua input yang diberikan bernilai 1. Maka pada rangkaian di atas output pada gerbang AND adalah 0, karena inputnya adalah 1, 0, dan 1. Sedangkan untuk gerbang OR, prinsip kerjanya output akan bernilai 0 apabila kedua input bernilai 0. Maka output pada gerbang logika OR di atas adalah 0 karena output dari X-OR adalah 0 dan output dari AND juga 0. Dengan demikian LED tidak menyala karena tidak mendapat suplai dari input.

Sedangkan untuk rangkaian ke 2 prinsip kerjanya juga sama, karena susunan gerbang dan input untuk masing-masing gerbang juga sama. Oleh karna susunan gerbang logika dan inputnya sama, sehingga output yang dihasilkan pada rangkaian 2 juga sama.
